客户背景

某军工企业的关键产品部件齿轮发生断裂，确定其原因

样品名称

若干失效齿轮

客户需求

通过对断裂的齿轮进行分析找出其断裂的原因，失效样件牌号为SUS17-4。

解决方案

1PD140*** 化学成分符合 17-4(GB/T20878-2007)技术要求。

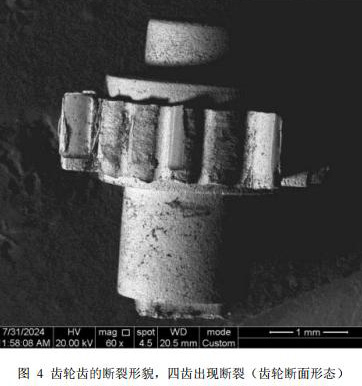

2通过电镜观察，齿轮齿部分出现断裂，断口灰色，对齿轮齿断裂进行电镜观察和分析。没有断裂的齿轮 齿出现大区域挤压变形损伤，头部变尖和凹槽痕，齿轮头部出现横裂纹损伤，根部出现起皮和磨削损伤。齿 1 断口的断裂源为齿头大面积的表面压痕和横裂纹，扩展区为剪切过载断裂形貌，齿 2 断口的断裂源为压痕处横裂纹损伤，扩展区为剪切过载断裂形貌，齿 3 断口的断裂源为齿轮断面出现磨削的片状挤压剥落层，扩展区为剪切过载断裂形貌。材料成分为含铬镍铜的不锈钢。

3)金相检测：

断口附近抛光态形貌：齿轮齿根都有根切现象，断齿处沿根部断裂，齿轮均匀分布硫化物夹杂(3 级) 断口附近组织形貌：组织为马氏体+白色块状铁素体，断裂处有变形，沿切向变形。
