客户背景

实际地震进行检测设备情况，很难，故而模拟进行分析，通过实际地震震动的模拟分析，获得了关键的数据结果：在模拟实际8级地震烈度下的设备状态

样品名称

CAD图纸

客户需求

通过实际地震震动的模拟分析，获得了关键的数据结果：在模拟实际8级地震烈度下的设备状态

解决方案

三维软件创建模型。完成建模后，使用软件的导出功能将模型保存为ANSYS可以识别的格式，导入模型如图1.1所示。

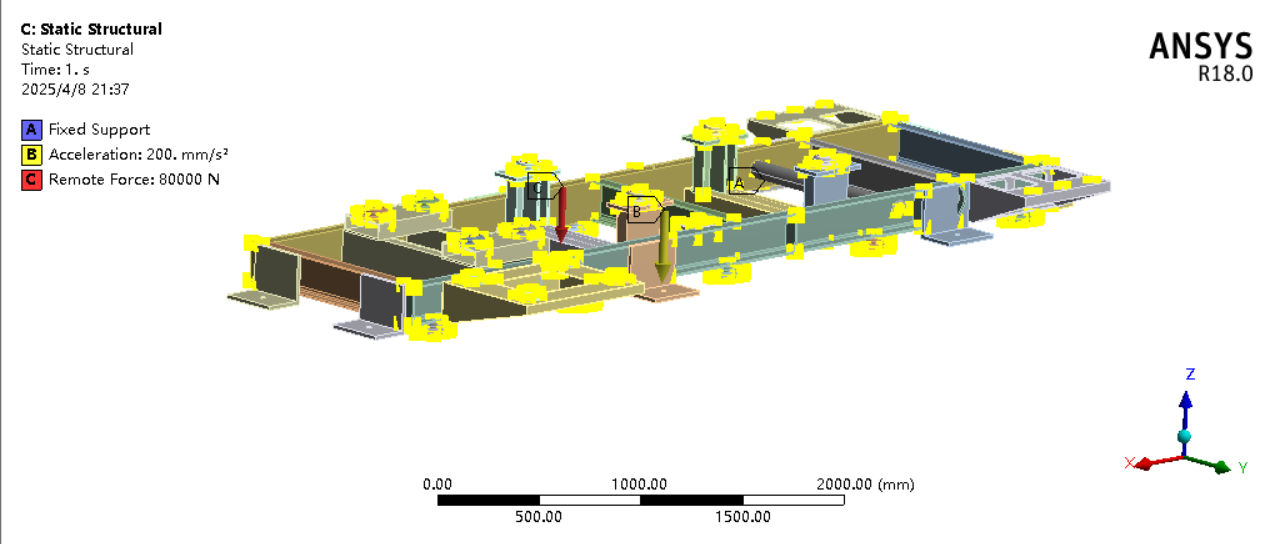

图1.1 ANSYS模型导入

模型导入后，对有限元模型进行网格操作是至关重要的一步。网格质量直接决定了数值分析结果的精度和可靠性。为了确保网格的位移和应力能够连续变化，网格划分必须充分且有效。

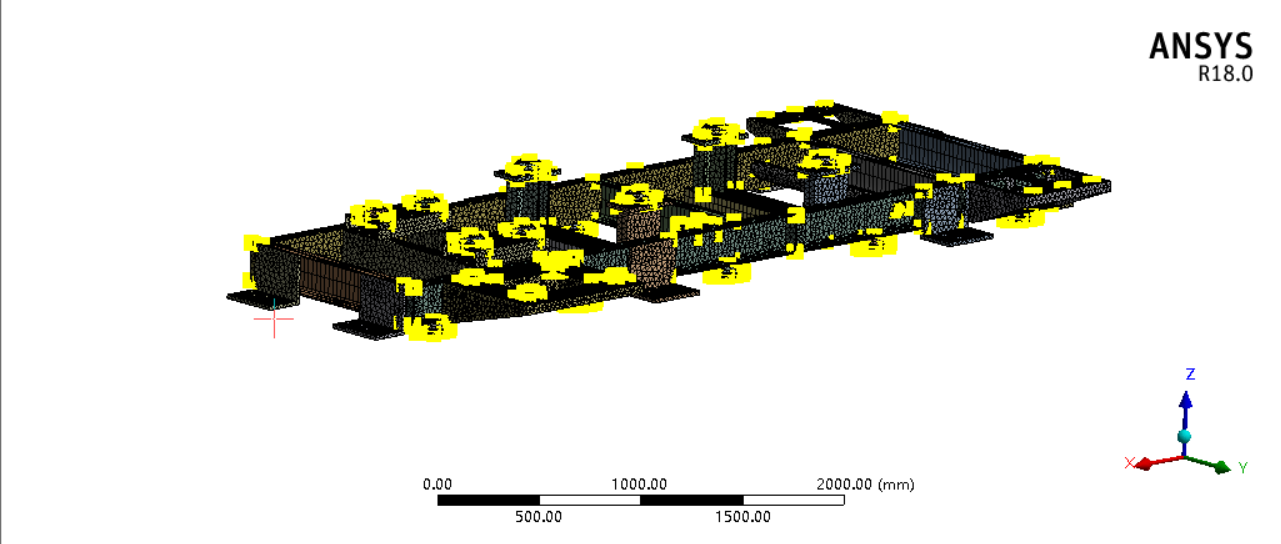

在本项分析中，采用了先进的自适应网格划分方法，对复杂的三维实体模型进行了精细且高效的网格划分。这种自适应方法能够基于模型的几何特征和预期的物理响应自动调整网格的密度，从而在确保计算精度的同时，优化计算资源的使用。经过这种精细的网格划分，模型共包含了204160个节点和91937个单元，这样的网格密度不仅足以捕捉到模型中的细微变化，还能在受力、变形等分析过程中提供丰富的数据支持。如图1.2所示，网格模型分布均匀且连续，这种高质量的网格构建有效地反映了模型的几何特征和物理属性。通过这样的网格划分，能够更加准确地模拟和分析模型在各种工况下的行为。
